Tema
- Prefijos científicos.
- Repaso de serie y paralelo.
- Chip 555.
- Circuitos integrados.
- Circuito astable con 555.
- Agregar potenciómetro.
- Encargos 06 y 07.
Parte 1
Parte 2
Apuntes
Resistencia en serie
REQ=R1+R2
Cálculo equivalente 1/REQ= 1/R1+1/R2
Si R1=R2 = REQ=R1/2
synth moog
El sintetizador Moog es un instrumento musical electrónico modular inventado por Robert Moog en 1964. Fue el primer sintetizador comercial y estableció el concepto de sintetizador analógico.
Tiene 8 patas, no es simétrico, circuito generador de pulsos
Luces intermitentes, regular tiempo retardado de la luz
Se identifica el orden de las patillas según el diseño donde existe un círculo.
Sea entonces círculo quien determine la primera patilla, número 1.
El LDR (Light Dependent Resistor), excitador o fotorresistencia es un componente eléctrico que varía su resistencia en función de la luz que llega a la superfice del dispositvo. A mayor intensidad de luz, menor resistencia y viceversa, a menor intensidad de luz, mayor resistencia.
Fig. 1. Mecafenix, I. (2023, 22 noviembre). Que es una fotorresistencia o LDR. Ingeniería Mecafenix. Recuperado de: https://www.ingmecafenix.com/electronica/componentes/fotoresistencia/ (consultado el 28 de marzo de 2025).
Voltaje de corriente continua. Los pines de fuente de alimentación de IC son terminales de suministro de voltaje y corriente que se encuentran en circuitos integrados en ingeniería eléctrica, ingeniería electrónica y diseño de circuitos integrados.
p pico = 1 000 000 000 000th = 10-12
n nano = 1 000 000 000th = 10-9
µ micro = 1 000 000th = 10-6
m mili = 1 000th = 10-3
sin prefijo = 1
k kilo = 1 000 = 103
M Mega = 1 000 000 = 106
G Giga = 1 000 000 000 = 109
T Tera = 1 000 000 000 000 = 1012
Fig. 2. Quartux. (2024, 3 diciembre). ¿Qué es un capacitor o condensador eléctrico? Quartux. Recuperado de: https://quartux.com/blog/que-es-un-capacitor-o-condensador-electrico/ (consultado el 28 de marzo de 2025).
Es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Almacena energía rápida, nivela el voltaje, genera retrasos, regula la corriente. Está formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico. con una cierta separación, en cuyo caso se dice que el dieléctrico es el aire.

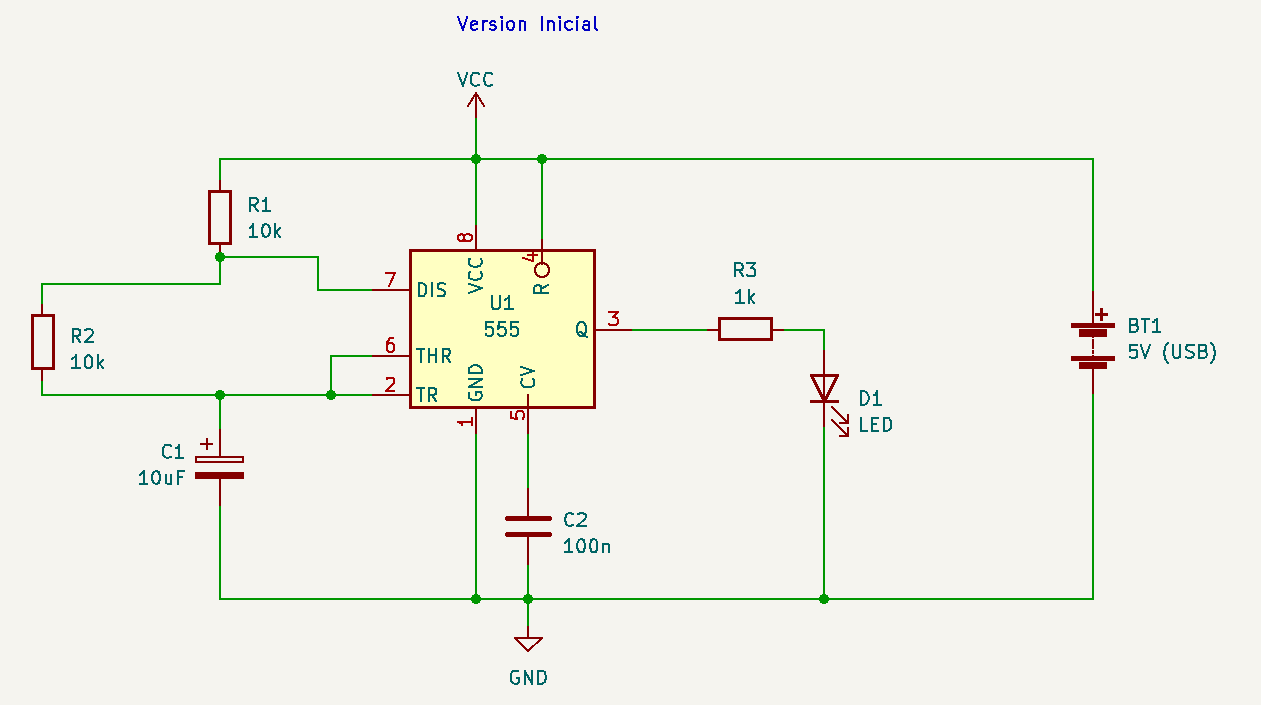

La oscilación de este circuito está determinada por los valores de R1, R2 y C1. Esta web te ayudará a calcular qué frecuencia se puede obtener. https://ohmslawcalculator.com/555-astable-calculator
La frecuencia se calcula según la siguiente fórmula
f = 1.44 ( R 1 + 2 ∗ R 2 ) ∗ C 1
Imágenes pizarra y apuntes bitácora
Encargo 06: Cultura electrónica europea de los 1980s y 1990s
Escoger una de estas dos:
Einstürzende Neubauten representa la música industrial que expresa sentimientos de angustia y gestos contraculturales, presenta líricas e instrumentos tanto electrónicos como acústicos, siendo los electrónicos fabricados por ellos mismos. Escuché Tabula Rasa (1993) y sentí por un momento música orientado a ritmos -quizás- tribales fusionados con lo electrónico pero que, sin embargo, al llegar al final del álbum expresaban cierta desesperación con ruidos metálicos cada vez más presentes. Las líricas aunque de aspecto surrealista y visceral relatan variados temas como el amor (relaciones fugaces, reminiscencias de una figura femenina) como muestra de fragilidad humana, reflexiones sobre el uso de las drogas (días perdidos entre la nicotina y el alcohol) y rebelión a sistemas políticos y mentales (crítica a la conformidad y a la opresión) a través de imágenes de caos y renacimiento, presentan también muchas alusiones a viajes hacia lo desconocido, quizás se me pueda escapar alguna referencia a la cultura alemana o al idioma alemán en sí, sin embargo, esto es lo que puedo recabar y considero que es pertinente mencionarlo.
A pesar de que a este tipo de música se le considere meramente industrial considero que tiene una faceta bastante experimental, en especial el hecho de que utilicen de instrumentos de todo tipo. Sean de percusión industrial con objetos metálicos, herramientas eléctricas y estructuras golpeadas para generar resonancias cacofónicas o, por otro lado, instrumentos convencionales como guitarra, bajo y teclado todos y cada uno de los elementos ejecutados para grabar este álbum presentan incontables conexiones y es algo que no deja de sorprender, por eso yo consideraría que la experimentación es algo que destaca en Einstürzende Neubauten. Muy interesante, gracias por la recomendación.
(-)
Encargo 07. Chip 555.
El chip 555 astable (con astable se refiere a que no es estable de ningún lado) es un circuito integrado que genera una señal de salida continua en forma de pulsos rectangulares. Se utiliza para construir osciladores y circuitos generadores de sonido. En el modo astable la salida se activa y se desactiva continuamente
Fig. 15. Gómez, E. (2024, 21 enero). 555 astable, ¿qué es? ¿Cómo configurar? Rincón Ingenieril. Recuperado de: https://www.rinconingenieril.es/555-astable/ (Consultado el 28 de marzo de 2025).
En el ejercicio que realizamos pudimos ver que con la presencia de potenciómetros, condensadores y resistencias conectados a través de cables dupont con el chip 555 se genera un circuito eléctrico capaz de generar ondas astables, lo que quiere decir que sigue un ciclo inestable y que al nosotros colocar un LED presenciamos que este LED parpadeaba según la la cantidad de microfaradios presentes en los condensadores, además que, añadiéndole al circuito algún potenciómetro fuimos capaces de manipular la intensidad de corriente que recibía dicho diodo emisor de luz.
Fig. 16. montoyamoraga, misaaaaaa. (2025) miprimer555. Recuperado de: https://github.com/disenoUDP/dis8644-2025-1/blob/main/00-docentes/sesion-03a/miprimer555.md (Consultado el 28 de marzo de 2025).
